Решения для атомной энергетики
Учтены требования и проектные потребности: соответствие отечественному сортаменту по ТУ/ОСТ/ГОСТ и международному сортаменту ISO 4200 трубопроводов; увеличение срока службы основного оборудования АЭС (60 лет) за счёт применения разрешённых материалов, в т.ч. современных легированных; расчёты в соответствии с ОТТ 1.5.2.01.999.0157-2013
Предоставляем возможность применения нашими Заказчиками более широкого спектра опорных конструкций (максимально приближенному к сортаменту мирового лидера «Lisega»), а не только ОСТ, а также снижение металлоемкости и нагрузки на подопорные конструкции и облегчаем процесс проектирования
Разработка оборудования по индивидуальному заказу в соответствии с ТЗ и нормами нефтегазовой, химической отраслей и других. Возможность обоснования конструкции и проведение расчетов по российским и зарубежным нормам ASME, KTA, EN.
Беремся за самые сложные задачи. Специалисты ООО "ОПС" имеют опыт в математическом моделировании, конструировании и инженерных расчетах опорно-подвесных систем более 8 лет. Глубокие знания отраслевых норм и требований (АЭС, ТЭС). Владение на экспертном уровне специализированным инженерным ПО, наличие и применение собственных методик в области проектирования, конструирования и расчетов. Квалификация расчетчиков подтверждается сертификатами Ansys.
Все предлагаемые тех. решения тщательно проверяются. В компании внедрена система менеджмента качества ISO 9001: 2015. Соблюдение требований ЕСКД и нормативной документации на всех этапах разработки и постановки в производство продукции. Для повышения качества управления конструированием внедряются CAD, PDM/PLM системы. Благодаря собственным разработкам расчеты в высокой степени автоматизированы, что позволяет в сжатые сроки разрабатывать РКД и оптимизировать конструкции опор.
С нами выгоднее. Мы открыты к взаимодействию и сотрудничеству. Сеть производственных партнёров позволяет в сжатые сроки выполнить любой заказ по оптимальной цене, включая поставку готовой продукции. Сотрудничество с ведущими отраслевыми институтами и научными организациями (ЦНИИТМАШ, НПО ЦКТИ, МГСУ, НИТУ МЭИ, МГТУ им. Н.Э.Баумана и др.) помогает реализовывать самые сложные проекты.
Внимание к деталям. Каждый проект или заказ для нас ценен. Максимизируем ценность работы или проекта в зависимости от особенностей его реализации и специфических требований. Возможность оптимизации тех.решений с учётом имеющейся производственной базы и доступных материалов и комплектующих.
Мы инвестируем в собственные разработки и помогаем реализовывать идеи другим. Уважение к чужой интеллектуальной собственности и защита собственной является важнейшим принципом нашей работы. Некоторые наши разработки защищены патентами на изобретения и полезные модели.
Проекты любого масштаба и сложности. Готовы закрывать все вопросы: от разработки продукции до серийного изготовления и поставки потребителю. Дальнейшее сопровождение управления жизненным циклом изделий, проведение обследований и подготовка заключений на этапе эксплуатации. Мы помогаем реализовывать возможности.
В июле 2026 года компания ООО «Опорно-Подвесные Cистемы» подтвердила соответствие установленным требованиям в сфере использования атомной энергии. В ходе проверки федерального государственного надзора в области использования атомной энергии компания продемонстрировала высокий уровень соблюдения норм безопасности, соответствие системы менеджмента качества ИСО 9001. Инспекторы подтвердили, что все ключевые требования выполнены, нарушений не выявлено. По итогам проверки выдано положительное заключение.

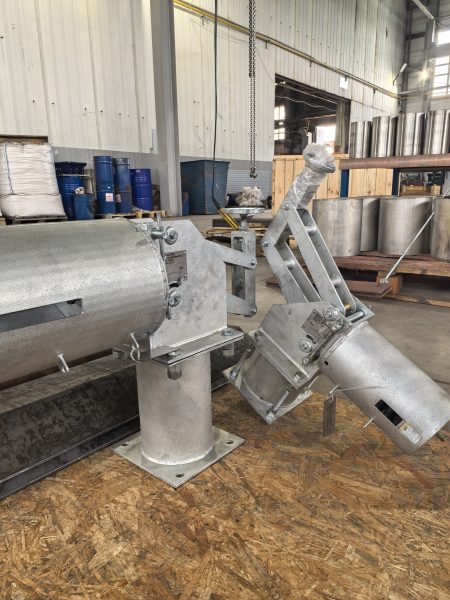

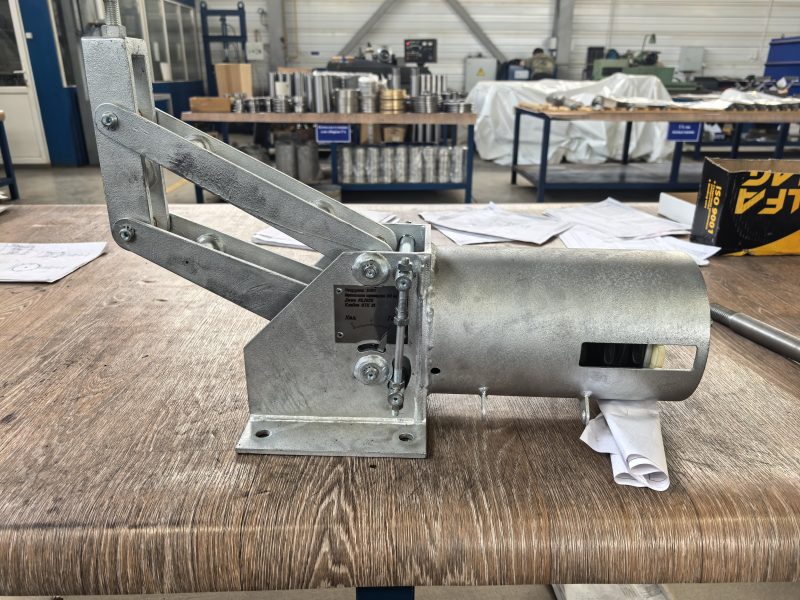

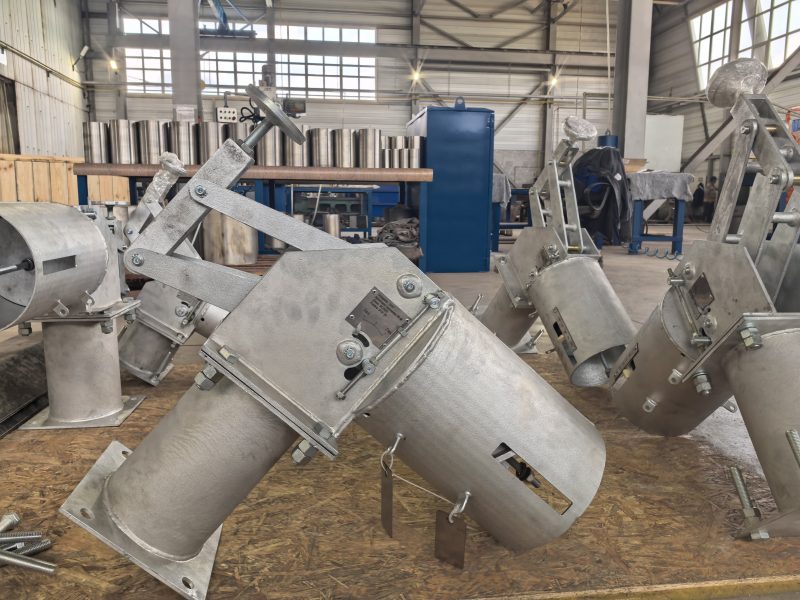

Изготовлены опоры и подвески постоянного усилия кулачкового типа по типу Lisega. По результатам настройки и испытаний под нагрузкой отклонение усилия на монтажной точке подвеса (опирания) составило не более ± 3% на всем диапазоне рабочего хода, что лучше, чем требования зарубежных стандартов, где допускаемое отклонение ± 5% от выставленной рабочей нагрузки согласно проекту.
Опоры и подвески постоянного усилия кулачкового типа (аналог Lisega) – это особый тип пружинных блоков, где постоянство усилия достигается не за счет рычажного механизма, а с помощью кулачка (эксцентрика) особой геометрической формы.
Этот тип подвесок (опор) постоянного усилия (по типу Lisega) находит свое место в технологических системах с очень большими и сверхбольшими перемещениями, где требования к точности поддержания постоянного усилия крайне высоки:
Энергетика, особенно атомная: · Паропроводы главного паропровода от парогенератора к турбине. · Трубопроводы систем аварийного охлаждения. · Линии питательной воды.
Нефтехимическая и газовая промышленность: · Высоконагруженные технологические трубопроводы (с большой температурой и давлением), где перемещения исчисляются сотнями миллиметров.
Крупные ТЭЦ: · Магистральные паропроводы между котлом и турбогенератором.
Хотя рычажные подвески надежны и широко распространены (Carpenter & Patterson, Witzemann, Hesterberg и др. производители), кулачковые имеют ряд ключевых преимуществ:
Выше точность и постоянство усилия на всем диапазоне хода. Отсутствие горизонтального сдвига в точке крепления трубопровода или технологического оборудования при вертикальном перемещении подвеса. Критично для ответственных объектов (АЭС), где недопустимы лишние напряжения в трубопроводах и оборудовании.
Увеличенный диапазон перемещений и диапазон настройки постоянного усилия.
Более компактные габариты при сопоставимой грузоподъемности и ходе, уменьшенный собственный вес конструкции.
Симметричная компоновка позволяет оптимально распределить нагрузки в конструкции, что в свою очередь увеличивает ресурс, уменьшает вероятность заедания, снижает требования к обслуживанию.
Менее чувствительны к точности монтажа, не требует строгой вертикальности для работы.
Кулачковые подвески постоянного усилия — это эволюционное развитие классических рычажных систем. Они предлагают высочайшую точность, надежность и способность работать с огромными перемещениями при более компактном корпусе.
Они «лучше» в ситуациях, где решающими факторами являются:
· Максимальная надежность и безопасность. · Очень большие тепловые перемещения трубопроводов. · Жесткие допуски на величину усилия, оказываемого на оборудование со стороны опорно-подвесной системы.
Для менее ответственных применений со стандартными перемещениями надежные и проверенные временем рычажные подвески остаются экономически выгодным и эффективным решением.
Наша компания предлагает все виды и типы опор и подвесок постоянного усилия, а также другие элементы опорно-подвесной системы. Изготовление осуществляется на российских заводах партнерах: ООО «Белэнергомаш-БЗЭМ», ООО «ПромДеталь».
