Специалистами ООО «ОПС» разработаны конструкторские решения элементов опорно-подвесной системы, применяемые для опирания трубопроводов и технологического оборудования с целью сохранения их работоспособности при всех эксплуатационных нагрузках, включая внутренние и внешние динамические воздействия.

Состав специализированных опор:

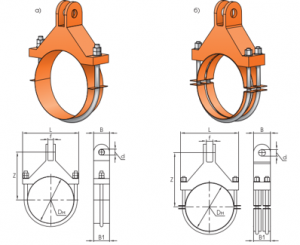

1) Хомут подвижный (ХП)

Хомуты подвижные разработаны для восприятия динамических нагрузок от металлических трубопроводов, изготовленных в соответствии с иностранными и российскими нормативными документами.

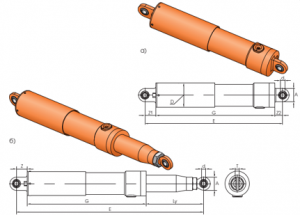

2) Гидравлический амортизатор (ГА)

Гидравлические амортизаторы используются для минимизации нежелательного динамического воздействия со стороны трубопроводной системы на строительные конструкции.

Данные изделия спроектированы так, чтобы при интенсивно-кратковременном динамическом воздействии обеспечивалось практически мгновенное жесткое соединение между защищаемым компонентом и прилегающей конструкцией. В штатном режиме ГА не ограничивает перемещения трубопровода в рамках своего свободного хода.

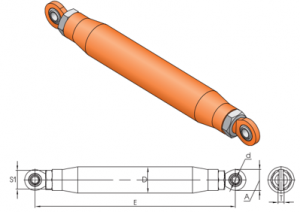

3) Жесткая распорка (ЖР)

Жесткие распорки необходимы для обеспечения жестких связей между трубопроводом и строительной конструкцией в направлении продольной оси ЖР. Как правило, ЖР допускают перемещения трубопровода в пределах углового смещения распорки благодаря наличию шарнирных соединений на концах последней.

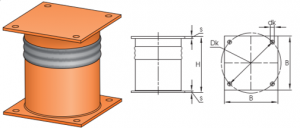

4) Вязкоупругий демпфер (ВД)

Вязкоупругие демпферы предназначены для восприятия динамических нагрузок и могут быть использованы для уменьшения пиковых нагрузок и вибраций в целом. Поглощение вибраций осуществляется за счет особой высоковязкой среды, находящейся внутри демпфера (химически стабильна, инертна, Tboil >300 ℃, стойкая к радиации).

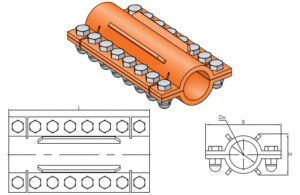

5) Ограничитель хлыстовых перемещений (ОХП)

Ограничители хлыстовых перемещений необходимы для мгновенного поглощения кинетической энергии, появившейся при разрыве трубопровода.

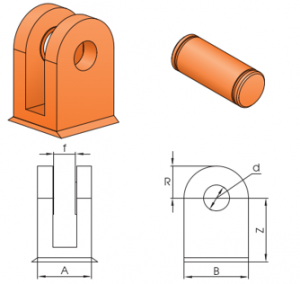

6) Приварная скоба и палец (ПС)

Данная группа конструкций разработана для соединения со строительными конструкциями исполнений из других групп продукций.

Конструкции разработаны с учетом требований к безопасности (сейсмостойкости)  трубопроводов и технологического оборудования, используемых при проектировании и строительстве вновь сооружаемых объектов, модернизации и/или реконструкции объектов атомной, тепловой энергетики, объектов нефтегазовой промышленности и иных промышленных объектов.
При разработке опорных конструкций для атомной отрасли учтены следующие проектные решения:
• соответствие международному сортаменту ISO 4200;
• увеличение срока службы основного оборудования АЭС (60 лет).
Разработка конструкций элементов опорно-подвесной системы выполнена в соответствии с ОТТ 1.5.2.01.999.0157-2013, а также учтены требования современных зарубежных стандартов, таких как: ASME, EN 13480:2017 и KTA.

По запросу мы можем направить Вам каталог.

Каталог включает в себя основные сведения по исполнениям динамических опорных конструкций. Информация в Каталоге систематизирована и представлена в соответствующем порядке для облегчения работы пользователей с ним при проектировании опорно-подвесной системы трубопроводов, при подборе необходимых элементов, составлении комплектов и построении нагрузочных цепей опорно-подвесной системы.

С целью обеспечения совместимости опорных конструкций из различных групп продукции были введены группы нагрузок.

В качестве геометрической характеристики, отвечающей за группы нагрузок, используется присоединительный размер d, который указан для каждого исполнения опорной конструкции, за исключением ОХП и вязкоупругих демпферов.

Таким образом, формируются нагрузочные цепи:

а) Хомут подвижный — Гидравлический амортизатор — Приварная скоба и палец (ХП-ГА-ПС)

б) Хомут подвижный – Жесткая распорка — Приварная скоба и палец (ХП-ЖР-ПС).

Допускаемые нагрузки получены для режима НУЭ в соответствии с классификацией, принятой в ОТТ 1.5.2.01.999.0157-2013. Для определения допускаемых нагрузок для других режимов нагружения (установленных в ОТТ 1.5.2.01.999.0157-2013) следует использовать повышающие коэффициенты.
