Изготовлен и отгружен комплект опорно-подвесной системы на Новоленскую ТЭС

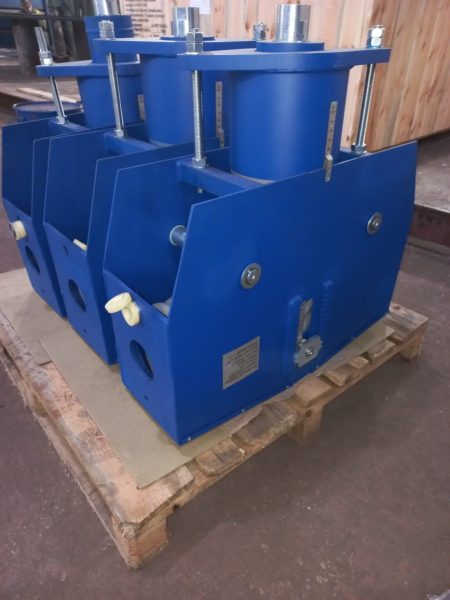

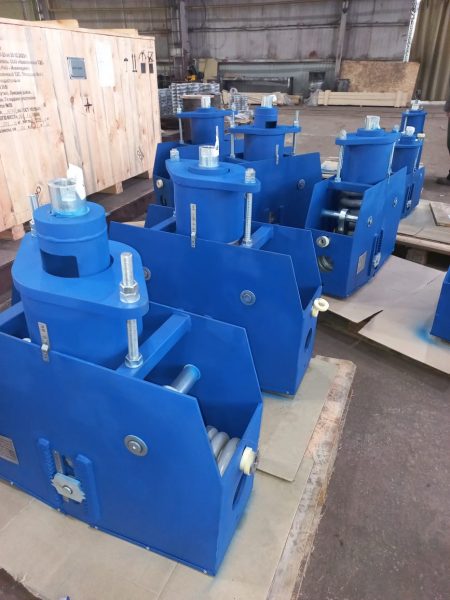

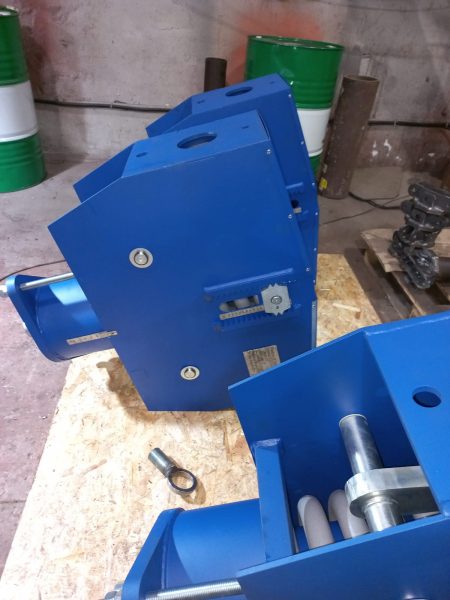

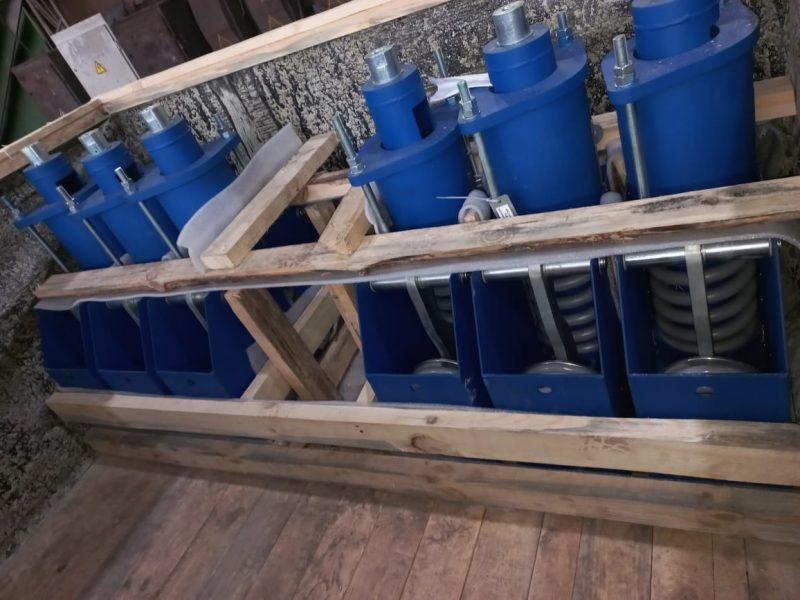

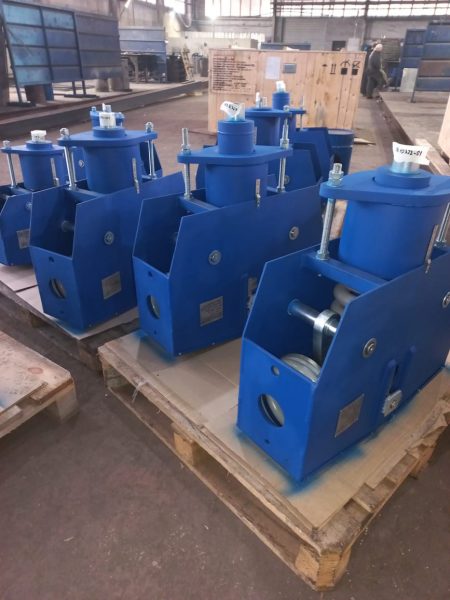

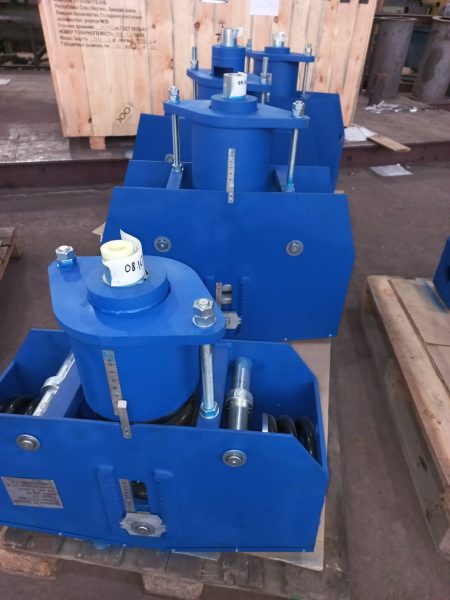

Изготовлены опоры и подвески постоянного усилия кулачкового типа. По результатам настройки и испытаний под нагрузкой отклонение усилия на монтажной точке подвеса (опирания) составило не более ± 3% на всем диапазоне рабочего хода, что лучше, чем требования зарубежных стандартов, где допускаемое отклонение ± 5% от выставленной рабочей нагрузки согласно проекту.
Опоры и подвески постоянного усилия кулачкового типа – это особый тип пружинных блоков, где постоянство усилия достигается не за счет рычажного механизма, а с помощью кулачка (эксцентрика) особой геометрической формы.
Этот тип подвесок (опор) находит свое место в технологических системах с очень большими и сверхбольшими перемещениями, где требования к точности поддержания постоянного усилия крайне высоки:
- Энергетика, особенно атомная:
· Паропроводы главного паропровода от парогенератора к турбине.
· Трубопроводы систем аварийного охлаждения.
· Линии питательной воды. - Нефтехимическая и газовая промышленность:
· Высоконагруженные технологические трубопроводы (с большой температурой и давлением), где перемещения исчисляются сотнями миллиметров. - Крупные ТЭЦ:
· Магистральные паропроводы между котлом и турбогенератором.
Хотя рычажные подвески надежны и широко распространены, кулачковые имеют ряд ключевых преимуществ:
- Выше точность и постоянство усилия на всем диапазоне хода. Отсутствие горизонтального сдвига в точке крепления трубопровода или технологического оборудования при вертикальном перемещении подвеса. Критично для ответственных объектов (АЭС), где недопустимы лишние напряжения в трубопроводах и оборудовании.
- Увеличенный диапазон перемещений и диапазон настройки постоянного усилия.
- Более компактные габариты при сопоставимой грузоподъемности и ходе, уменьшенный собственный вес конструкции.
- Симметричная компоновка позволяет оптимально распределить нагрузки в конструкции, что в свою очередь увеличивает ресурс, уменьшает вероятность заедания, снижает требования к обслуживанию.
- Менее чувствительны к точности монтажа, не требует строгой вертикальности для работы.
Кулачковые подвески постоянного усилия — это эволюционное развитие классических рычажных систем. Они предлагают высочайшую точность, надежность и способность работать с огромными перемещениями при более компактном корпусе.
Они «лучше» в ситуациях, где решающими факторами являются:
· Максимальная надежность и безопасность.
· Очень большие тепловые перемещения трубопроводов.
· Жесткие допуски на величину усилия, оказываемого на оборудование со стороны опорно-подвесной системы.
Для менее ответственных применений со стандартными перемещениями надежные и проверенные временем рычажные подвески остаются экономически выгодным и эффективным решением.
Наша компания предлагает все виды и типы опор и подвесок постоянного усилия, а также другие элементы опорно-подвесной системы. Изготовление осуществляется на заводах партнерах: ООО «Белэнергомаш-БЗЭМ», ООО «ПромДеталь».
